SGLL-L立式双联油冷却器


SGLL-L立式双联油冷却器

SSGLL立式双联油冷却器冷却面积12-150m2,主要型号有SGLL4-12/1.0L、SGLL4-16/1.0L、SGLL4-20/1.0L、SGLL4-24/1.0L、SGLL4-28/1.0L、SGLL5-35/1.0L、SGLL5-40/1.0L、SGLL5-45/1.0L、SGLL5-50/1.0L、SGLL5-60/1.0L、SGLL6-80/1.0L、SGLL6-100/1.0L、SGLL6-120/1.0L立式双联列管式油冷却器。

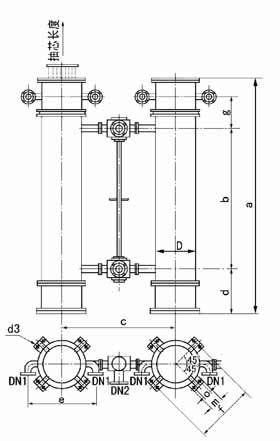

SGLL立式双联油冷却器参数表
型号 冷却面积m2 a b c d e f g m o d3 D DN1 DN2
SGLL4-12/1.0L 12 1555 960 870 320 520 475 340 120 80 8-Φ26 325 65 65
SGLL4-16/1.0L 16 1960 1365 870 320 520 475 340 120 80 8-Φ26 325 65 65
SGLL4-20/1.0L 20 2370 1775 870 320 565 475 340 120 80 8-Φ26 325 80 65
SGLL4-24/1.0L 24 2780 2175 870 340 565 475 360 120 80 8-Φ26 325 80 65
SGLL4-28/1.0L 28 3190 2585 870 340 565 475 360 120 80 8-Φ26 325 80 65
SGLL5-35/1.0L 35 2610 1692 976 470 666 585 400 120 80 8-Φ26 426 100 100
SGLL5-40/1.0L 40 2880 1962 976 470 726 585 400 120 80 8-Φ26 426 100 100
SGLL5-45/1.0L 45 3120 2202 973 470 726 585 420 120 80 8-Φ26 426 125 100
SGLL5-50/1.0L 50 3390 2472 1100 470 726 585 420 140 100 8-Φ26 426 125 100
SGLL5-60/1.0L 60 3930 3012 1240 470 990 585 420 140 100 8-Φ26 426 125 100
SGLL6-80/1.0L 80 3255 2015 1240 705 990 830 460 140 100 8-Φ30 616 200 200
SGLL6-100/1.0L 100 3855 2615 1346 705 1066 830 460 140 100 8-Φ30 616 200 200
SGLL6-120/1.0L 120 4455 3215 1346 705 1066 830 460 140 100 8-Φ30 616 200 200
SGLL双联油冷却器简述

SGLL双联油冷却器采用双联结构,由两只相同面积的冷却器和三通阀装置构成,一只工作,一只备用,每个冷却器能承担整个系统的冷却负荷,管板一头固定,一头浮动、可拆卸的管束和水室箱盖,便于运行过程中清洗、检查和维修。冷却器的材质,根据使用场所、水系统条件可有多种选择。

SGLL双联油冷却器使用条件

双联油冷却器按GB151 标准和参照西德AD 及美国TEMA标准设计和制造,采用全钢和部分黄铜结构,油侧工作压力1.6MPa,工作温度150℃,水侧工作压力1.0MPa,工作温度100℃。产品具有节能、高效、安全可靠等优点;适用于汽轮发电机组、压缩机组、风机、泵组及石油化工行业上的油冷却系统,也可用于其它油冷却系统。故又称发电机组冷却器、压缩机组冷油器、风机油冷器、泵组油冷器。
