板式换热器流程与流道的选择方法?

来源:泰兴东进节能148人阅读 发布日期:2024-03-21

板式换热器是一种高效换热器,由一系列具有特定波纹形状的金属片叠装而成。这些金属片之间形成薄矩形通道,使得流体可以在这些通道中流过,从而实现热量的交换。它特别适用于液-液、液-汽之间的热交换。

板式换热器的主要优点包括:

  1. 高效传热:其流道小,板片呈波形,使得流体的流动方向和流速不断变化,从而增加了流体的扰动,能在很小的流速下达到紊流,提高了传热系数。在相同压力损失情况下,其传热系数比管式换热器高3~5倍。
  2. 结构紧凑:板式换热器占地面积小,为管式换热器的三分之一,且耗材少。
  3. 适应性强:能够适应高温、高压、腐蚀等特殊工况,广泛应用于化工、制药、食品、能源、环保等领域。
  4. 操作方便:易于拆洗、修理,且污垢系数小,不易沉积污垢。

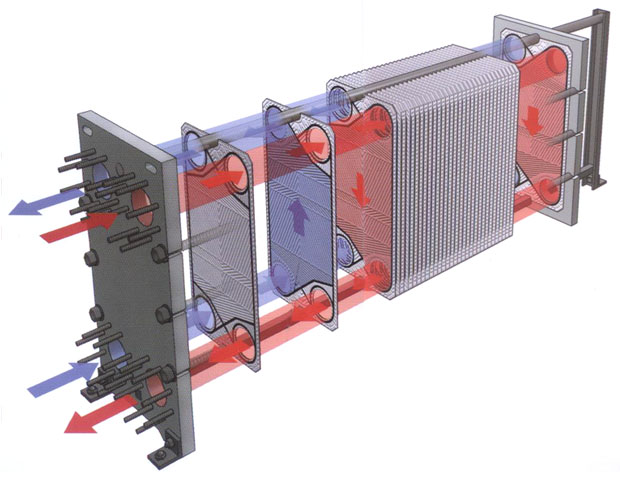

板式换热器的型式主要有框架式(可拆卸式)和钎焊式两大类,板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。其中,垫片式可拆板式换热器是一种新型高效节能换热器,其结构通过垫片密封,用框架和压紧螺旋重叠压紧而成,冷热介质分别在传热板片的两侧流动,通过湍流形成的大量换热面与板片接触,进行充分的热传递。

板式换热器的流程是指板式换热器内的一种介质同一流动方向的一组并联流道,而流道是指板式换热器内,相邻两板片组成的介质流动通道,一般情况下,将若干个流道按并联或串联的那个是连接起来,以形成冷、热介质通道的不同组合。

板式换热器流程和流道的选择:
板式换热器流程组合形式应根据换热和流体阻力计算,在满足工艺条件要求下确定,尽量使冷、热水流道内的对流换热系数相等或接近,从而得到最佳的传热效果,因为在传热表面两侧对流换热系数相等或接近时传热系数获得较大值,虽然板式换热器各板间流速不等,但在换热和流体阻力计算时,仍以平均流速进行计算,由于U形单流程的接管都固定在压紧板上拆装方便。
