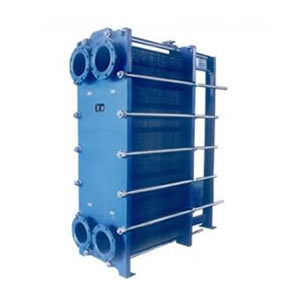

BR1.0板式冷却器由不锈钢压制的传热片、密封胶垫、夹紧螺栓和压紧板整机框架等零部件组成，板片带有增压的新型导流区。可耐各种腐蚀介质。传热效率高,冷热介质通过相邻板片流经各自通道进行换热。是相同流速下管壳式换热器的3倍以上。该冷却器使用安全可靠,结构紧凑,体积小,占地少,是同等换热面积管壳式冷却器的五分之一左右。板式冷却器片密封垫片全部采用免粘贴搭扣形式，减少运行维护成本，便于维修。松开压紧螺母即可进行清洗维护,更换胶垫或板片。板式换热器板片均为独立元件,可按用户要求随意增减换热面积和流程。密封槽设置泄液液道，各种介质不会串通，即使出现泄漏，也是向外排出。
| 参数 | BR1.0 |
| 板片外形尺寸mm3 | 1975*722*0.7 |
| 单片换热面积m2 | 1.07 |
| 板间距mm | 3.3 |
| 单流道截面积m2 | 0.00254 |
| 最大处理量m3/h | 105-500 |
| 法兰通径DNmm | 225 |
| 工作温度℃ | ≤180 |
| 工作压力Mpa | 0.6,1.0 |
| 角孔直径mm |
230 |

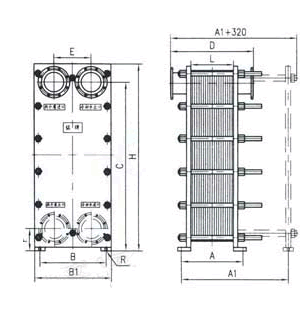

B=760 C=1927 F=252 E=425 B1=880 H=2140 R=13
| 序号 | 总换热面积m2 | 板片数（张） | L(mm) | D | A | A1 | 重量(kg) |
| 1 | 70 | 71 | 316 | 730 | 490 | 995 | 2318/2412 |
| 2 | 80 | 81 | 348 | 770 | 528 | 1055 | 2412/2513 |
| 3 | 90 | 91 | 381 | 802 | 562 | 1130 | 2505/2617 |
| 4 | 100 | 101 | 414 | 845 | 604 | 1195 | 2600/2778 |
| 5 | 110 | 111 | 447 | 880 | 638 | 1270 | 2690/2822 |
| 6 | 120 | 121 | 480 | 920 | 680 | 1330 | 2787/2922 |
| 7 | 140 | 141 | 570 | 995 | 756 | 1470 | 2974/3128 |
| 8 | 150 | 151 | 635 | 1035 | 794 | 1545 | 3067/3232 |
| 9 | 160 | 161 | 701 | 1070 | 832 | 1605 | 3160/3336 |
| 10 | 180 | 181 | 791 | 1150 | 908 | 1745 | 3348/3538 |
| 11 | 200 | 291 | 947 | 1225 | 984 | 1885 | 3535/3742 |
| 12 | 210 | 211 | 802 | 1260 | 1022 | 1955 | 3628/3845 |
| 13 | 220 | 221 | 840 | 1300 | 1060 | 2020 | 3722/3947 |
| 14 | 230 | 131 | 878 | 1340 | 1098 | 2095 | 3815/4050 |
